用途和分类
用途

犁煤器作为胶带运输机散状物料的卸料装置,已广泛用于电力、冶金、煤碳、化工、矿山等部门。同时配套漏斗锁气挡板,既可减少粉尘飞扬,又能将该机对胶带机的阻力降到较低水平,是一种理想的卸料装置。

分类

(1)按设备卸料位置分:单侧和双侧;

(2)设备安装形式:左装和右装;

(3)推杆安装形式:侧推杆和上推杆;

(4)按动力形式:电动、气动和电液推杆。

原理和构造

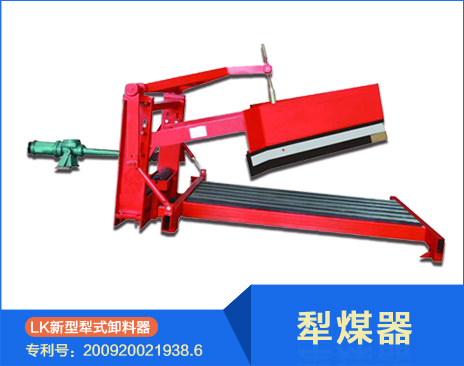

犁煤器整机采用可变槽角托辊升降结构,可以满足卸料器在卸料及不卸料两种工况下的要求。既可以保证卸料干净,又可以防止胶带机运行时撒料。

犁刀采用双重结构,卸料更干净。

主犁刀采用耐磨材料,大大延长了使用寿命。

后犁刀加装弹簧自动补偿机构,提高了胶带使用寿命和运行安全。

可就地控制,也可远距离集中控制。

和漏斗锁气挡板配合使用可减少粉尘飞扬,改善工作环境。

特点
LK犁式卸料器的特点:

LK犁式卸料器的特点是烟台奥普矿山机械有限公司董事长周德胜先生结合多年的设计与生产经验,广泛而又合理的采纳客户意见,研发的一款产品,(本产品安全改变了传统的使用托辊组支撑传送皮带的输送机构,而采用多条平整的自润滑板承载传输皮带,能够使得传输皮带工作平面平直无凹陷,避免了托辊与托辊间溢料现象,使用托辊的情形和使用平行自润滑板的情形对比。犁头下部装有塑料板作为犁刀与传输皮带表面接触,卸料干净彻底,而且自润滑板与传输皮带之间避免了创伤、撕裂和划伤传输带,降低磨损,减少维修和保养费用,延长皮带使用寿命。亦可承接远控、近控、集控系统工程。

结构特点

犁煤器进一步克服了所有老式卸料器的不足点,由于改进了前后双犁头,锁紧装置、手电两用和机械 式自锁三种不同结构的安装方式。

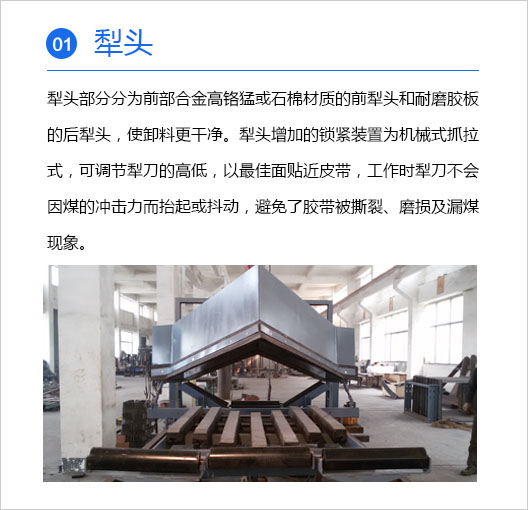

1、犁头部分分为前部合金高铬猛或石棉材质的前犁头和耐磨胶板的后犁头,使卸料更干净。

2、犁头增加的锁紧装置为机械式抓拉式,可调节犁刀的高低,以合适面贴近皮带,工作时犁刀不会 因煤的:中击力而抬起或抖动,避免了胶带被撕裂、磨损及漏煤现象。

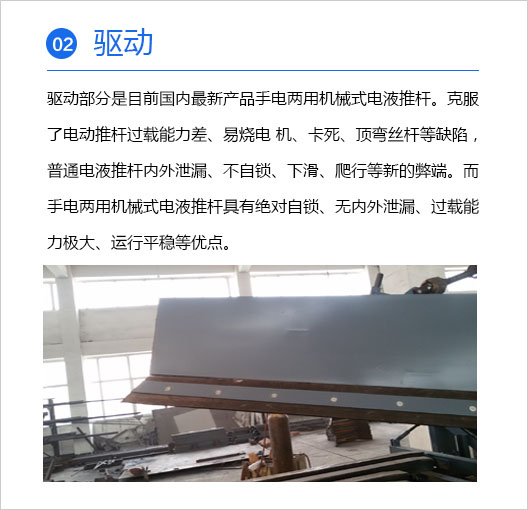

3、驱动部分是产品手电两用机械式电液推杆。克服了电动推杆过载能力差、易烧电 机、卡死、顶弯丝杆等缺陷,普通电液推杆内外泄漏、不自锁、下滑、爬行等弊端。而手电两用机械 式电液推杆具有绝对自锁、无内外泄漏、过载能力极大、运行平稳等优点。

4、安装方式分为A、B、C三种, 电液推杆可以放在分煤机上部、竖直安装,胶带两侧部安装三种选 择方式,极大的方便客户。

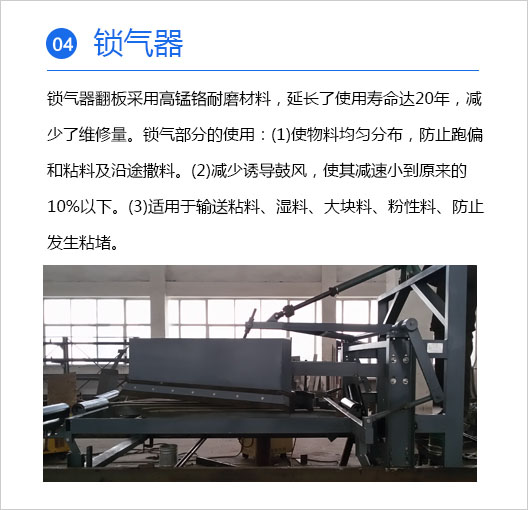

5、锁气器翻板采用高锰铬耐磨材料,延长了使用寿命达20年,减少了维修量。

6、锁气部分的使用: (1)使物料均匀分布,防止跑偏和粘料及沿途撒料。 (2)减少诱导鼓风,使其减速降低。 (3)适用于输送粘料、湿料、大块料、粉性料、防止发生粘堵。

安装与调试
安 装

犁煤器安装时需要根据胶带运输机的总体布置工艺确定其具体安装位置,但应保证其一般原则:犁煤器只能安装在B=1200型胶带运输机水平部分,且胶带运输机前后槽型托辊中心距离犁式卸料器前部和尾部槽型托辊中心不小于1000mm,安装顺序为:托架→移动框架→托辊支架→托辊→犁刀→电动推杆支架→电动推杆→漏斗锁气挡板。烟台奥普矿山机械有限公司,是一家生产犁煤器的公司,生产采用德国TIP TOP公司胶板,冷硫化技术,质量有保障。

调 试

犁煤器及漏斗锁气挡板安装完后进行整机调试,调试方法如下:

(1)首先检查各铰接点销轴是否连接好(出厂时已经连接),转动是否灵活,润滑是否良好;

(2)槽型托辊位置是否正确,与胶带接触是否符合标准,如不正确应调整连杆位置;

(3)接通电动推杆电源,调整电动推杆限位开关位置使电动推杆在两种工作状态下均能起作用(即卸料犁刀上升和下降都能正确到位),然后将限位开关位置固定。

维护与保养

(1)犁煤器一般为室内布置,但是应注意电动推杆电机防水情况和各铰接点润滑是否良好,并定期对各转动处加注润滑脂。

(2)注意检查和调整连杆行程,使槽形托辊运动时步调一致。

(3)犁煤器刀如有较大磨损应立即更换(犁刀采用耐磨铸铁)。

产品优势
